弱點工程網格橋架施工要點
網格電纜橋架分為槽型,橋架型,階梯型,網狀等結構,由支架,支撐臂和安裝配件組成。
它可以獨立安裝或連接到各種結構和管架上。它具有結構簡單,外形美觀,配置靈活,維護方便的特點。所有零件都需要鍍鋅,并安裝在建筑物外的露天橋梁上
如果靠近大海或在腐蝕性區域中,則該材料必須具有耐腐蝕,耐濕性,附著力和高強度的物理特性。
1。橋的選擇
1。在工程設計中,應根據經濟合理性,技術可行性,操作安全性等因素綜合比較橋梁布局,確定最佳方案,并充分滿足施工,安裝,維護和敷設的要求。 r n
2。當橋梁水平放置時,離地面的高度通常不小于2.5m。垂直放置時,距離地面1.8m以下的部分應用金屬蓋保護,除非放置在電氣室中。
將電纜橋架水平放置在設備夾層或賽馬跑道上,并低2.5m,并應采取保護性接地措施。
3。在腐蝕性環境中使用時,橋梁,線槽及其支撐和吊架應使用耐腐蝕的剛性材料制成。
或采用防腐處理,應符合工程環境和耐久性的要求。
對于要求高耐腐蝕性或清潔性的地方,應使用鋁合金電纜橋架。
4。在有防火要求的部分中,可以在電纜梯中添加耐火或不易燃的板,網和其他材料,以形成封閉或半封閉的結構,以及橋架及其支撐和吊架。
表面涂有防火涂料和其他措施。
其整體耐火性應符合相關國家法規或標準的要求。
在具有較高工程防火要求的地方。
不適合使用鋁合金電纜橋架。
5。
#如果將不同等級的電纜放在同一電纜橋架上,則應添加分區以將其隔離。
6。當弱電電纜和其他低壓電纜與電橋結合使用時,應嚴格選擇帶外部屏蔽層的弱電系統的弱電電纜,以避免相互干擾。 ## #其次,橋梁建設的關鍵點是
1。施工順序
測量和定位→支吊架的生產和安裝→橋梁安裝→接地處理
2。主要施工方法和技術措施
1測量位置
使用彈簧線法標記橋梁的安裝位置,確定橋梁的固定位置括號,并做一個標記。
橋在軸中的定位應首先使用懸索法確定安裝基準。如果預留的孔不同,則應及時進行調整和維修。

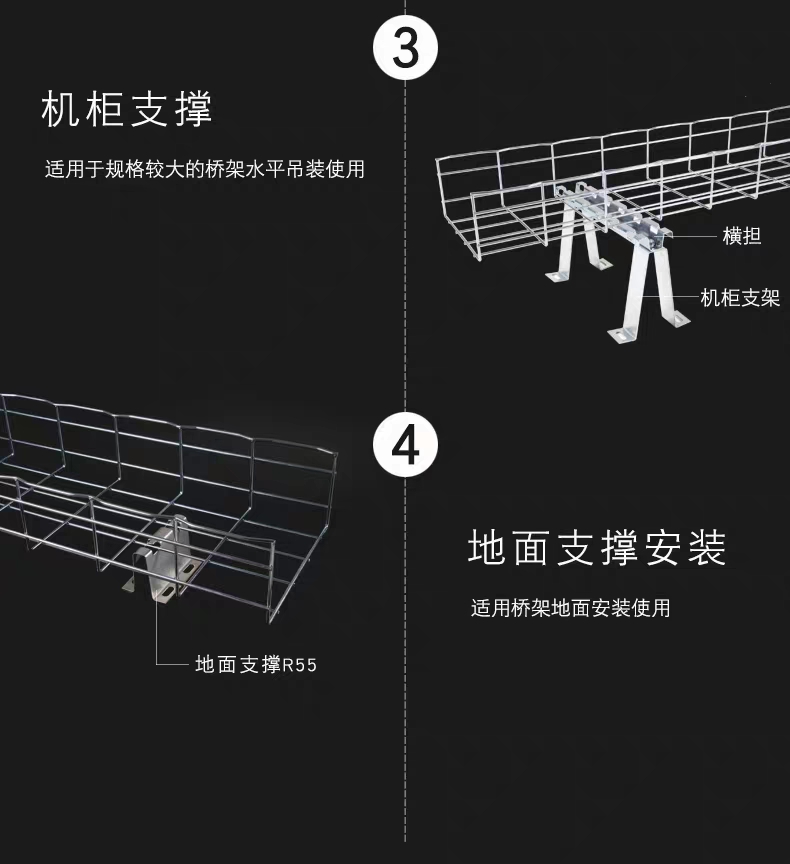

2支架的生產和安裝
根據施工圖設計圖根據橋架的規格,進行定位,然后根據測量的尺寸制作支架,并在工廠生產支架。
它沿梁的底部吊起或安裝在沒有吊頂的墻上托架上,并吊在懸吊的天花板上或安裝在有吊頂的墻上托架上。
在沒有天花板的公共場所組合結構構件
考慮到建筑物的美觀和檢查的便利性,請使用墻,立柱支架或將其安裝在屋頂桁架的下部弦桿上。
靠墻安裝的支架用膨脹螺栓固定,支架之間的距離不超過2米。
應通過建筑物的變形縫在直形和非直形部分的交界處以及彎曲半徑大于300mm的非直形部分的中間添加支撐和吊架。支架和吊架的安裝應確保橋的水平或垂直度滿足要求。
3橋的安裝
a。對于具有特殊形狀的橋梁,現場測量的尺寸將移交給材料供應商,后者將根據尺寸進行制造,從而減少了現場處理。
橋架的材料,型號,厚度和配件均符合設計要求。
b。在安裝橋梁之前,有必要與各行各業進行協調,以避免與大口徑消防水管,灑水管,冷熱水管,排水管,空調和排氣設備發生沖突。
c。將橋接器提升到預定位置,然后用螺栓將其與支架固定在一起。橋梁的大小需要在轉彎處仔細檢查。橋梁應與建筑物的坡度一致。弧形建筑物墻壁上的橋梁弧度應與建筑物相同。
一致。
橋和橋通過連接板連接,連接螺栓為半圓頭螺栓,半圓頭在橋的內側。
橋之間的間隙必須滿足設計要求,以確保系統的橋整體連接。
d。跨建筑物變形縫的橋梁應按照企業規模的鋼索橋安裝工藝進行伸縮縫處理。當鋼橋的直截面超過30m時,應安裝熱膨脹和收縮補償裝置。
e。橋梁水平,垂直,整齊美觀,間距均勻,牢固連接。
4接地處理
均勻水平面中的水平偏差不超過5mm / m,直線度偏差不超過5mm / m。 #在鍍鋅橋梁之間,鍍鋅連接板可用作將橋連接在一起的跳線。
在連接板的兩個連接螺栓上添加鍍鋅彈簧墊圈,并使用不小于4mm2的軟銅線橋接電橋,然后將電橋與接地線連接以形成電氣路徑。
整個橋架與接地干線之間的連接不得少于兩個。
5多層橋安裝
對于分層橋安裝,請先安裝上層,然后再安裝下層。上下兩層之間應留有余量,以利于以后的電纜敷設和檢查。
水平相鄰橋之間的凈距離應不小于50mm,各層之間的間隔應基于橋的寬度不小于150mm,并且橋與弱電流電纜橋之間的距離應不小于小于0.5m。
作為布線項目的支持項目,電纜橋架沒有特殊的規格指南。每個制造商的規格都缺乏通用性。因此,設計和選擇過程應基于每個電氣系統的電纜類型和數量,并應合理選擇適當的托架。
